Водовідведення KOGA BAU UV RESISTANCE 30 YEARS

Опис

Водовідведення KOGA BAU ( UV RESISTANCE 30 YEARS).

Комплексна система водовідводу з мостів та шляхопроводів KOGA-BAU з труб HD-PE.

Система KOGA BAU з труб HD-Pe має таки переваги:

• HD-Pe – розроблений та сертифікований головним чином спеціально для штучних споруд а не пристосований як звичайна каналізаційна система, яка використовується для мостів, як це зазвичай використовується;
• Всі деталі з’єднання та формування визначені заздалегідь;
• HD-Pe як єдині термопластичні трубопровідні системи мають ультрафіолетову стійкість на випромінювання УФ, заявлена відповідно до EN ISO 4892-3,  терміном експлуатації 30 років;
• HD-Pe є однорідним матеріалом – труби та фітинги виготовлені з одного матеріалу;
• HD-Pe використовується в температурних режимах від – 40 ° C to 60 ° C;
• Всі пластмасові елементи зварені на машинах «NC» на виробництві;
• Сертифікована телескопічна підвісна система;
• Сірий колір RAL 7032 – система відповідає кольору бетонної конструкції;
• Повний сервіс від виробника (проектування, виготовлення, доставка, допомога в монтажі);
• Мостові платформи.

Характеристики.

Діаметр труби від 110 мм. до 630 мм..

• Типовий трубний елемент системи HD-PE;
• Компенсаційне гніздо (kalix);
• Гофротрубка з раструбом та гумовим ущільнювачем;
• Трубний елемент HD-Pe з ревізією, компенсаційним гніздом, під’єднаний до водовідводу з мостового полотна. Телескопічний підвіс – точка фіксації;
• Телескопічний підвіс;
• Механічні анкери та кріплення (гвинти, шайби, гайки, гровера) виготовлені з нержавіючої сталі А4 DIN1.44.

Телескопічний підвіс – це телескопічна каркасна система, в якій використовуються оцинковані сталеві елементи (L або U профіль) (товщина цинкового покриття ≥70 мкм), які додатково покриті порошковим покриттям (товщина покриття ≥70 мкм). Система підвісів захищена європейським промисловим зразком. Система підвісів була піддана статичному розрахунку, який враховує всі сили, включаючи сили, що повертаються з компенсаційної розетки. Ми також використовували метод кінцевих елементів (FEM) для проектування.

Елементи системи водовідведення Koga-Bau.

Регульований Статичний підвіс по висоті та нахилу мостової плити, в горизонті.



Регульований Динамічний підвіс по висоті та нахилу мостової плити, в горизонті.



Дренажна трубка. Яка під’єднується до дренажної воронки OMEGA.

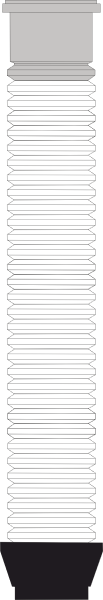

Для еластичного під’єднання до системи водовідведення KOGA-Bau дренажна гофротрубка.

 Динамічний підвіс вертикальний.



 Статичний підвіс вертикальний.



Конектор.
