При влаштуванні скатного даху або каркасної стіни між кроквами часто використовується вата. У такій конструкції необхідно встановити шар пароізоляції зсередини. Використовуючи суцільний шар утеплювача FF-PIR зсередини, можна не тільки сформувати герметичну та надійну пароізоляцію, але й додатково утеплити конструкцію.
Переваги FF-PIR як пароізоляції:
- Панелі FF-PIR утворюють повітро- та паронепроникний бар’єр.
- Тонка ізоляція.
- Герметичне з’єднання.

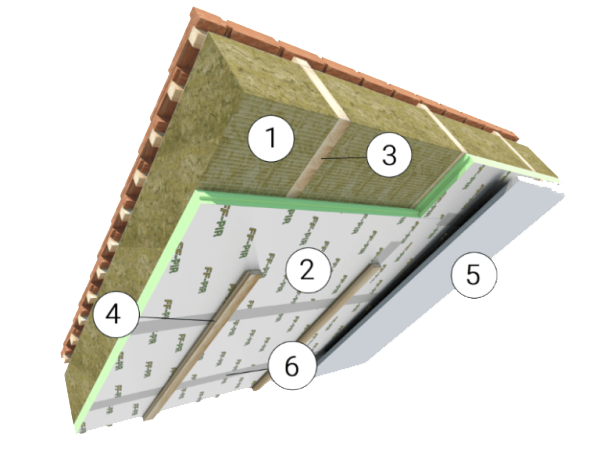

1 – Мінеральна вата; 2 – FF-PIR ALK; 3 – Крокви; 4 – Каркас для гіпсокартону; 5 – Гіпсокартон; 6 – Клейка пароізоляційна стрічка.
Утеплення скатного даху ватою є популярним методом теплоізоляції, але з появою вимог до будинків класу А цей метод утеплення стикається з 2 викликами: для вставки м’якої вати потрібні набагато вищі крокви, оскільки товщина теплоізоляції збільшується до 400-600 мм, а зсередини необхідно встановлювати надзвичайно ретельну та складну пароізоляцію з плівок або інших матеріалів. Обидві ці проблеми можна вирішити, додатково утепливши каркасну конструкцію ватою зсередини надзвичайно герметичними та ефективними панелями FF-PIR.
По-перше, панелі FF-PIR мають шар алюмінієвої фольги, що забезпечує герметичність та пароізоляцію. По-друге, панелі мають високу ефективність (λ D – 0,022 Вт/мК), що мінімізує товщину конструкції. Крім того, вони достатньо жорсткі, тому каркас можна монтувати на панелі, прикручуючи його до низу крокв. Балки, закріплені знизу, служать каркасом, до якого можна кріпити будь-які оздоблювальні панелі: гіпсокартон, сайдинг тощо. Вибір більшої висоти балки створює простір, якщо потрібно провести освітлювальні установки або інші комунікації. Також панелі FF-PIR GYL, які мають заводський шар гіпсокартону, приклеєний на заводі, можна прикручувати безпосередньо до крокв.
При такому способі утеплення висота крокв може залишатися стандартною, а для досягнення необхідного теплового опору достатньо збільшити або зменшити товщину панелей FF-PIR.
Товщина ізоляції та значення U-коефіцієнта
| Товщина мінеральної вати (між кроквами), (мм) | Заявлений коефіцієнт теплопровідності мінеральної вати, (Вт/мК) | Необхідна товщина PIR (мм) для досягнення коефіцієнта теплопередачі U, (Вт/м2K): | ||||||||
| 0,16 | 0,15 | 0,14 | 0,13 | 0,12 | 0,11 | 0,10 | 0,09 | 0,08 | ||
| Клас С | Клас Б | Клас А | Клас А+ | Клас А++ | ||||||
| 100 | 0,037 | 100 | 110 | 120 | 130 | 150 | 160 | 180 | 210 | 240 |
| 150 | 70 | 80 | 90 | 110 | 120 | 140 | 160 | 190 | 220 | |
| 180 | 60 | 70 | 80 | 90 | 110 | 130 | 150 | 170 | 200 | |
| 200 | 50 | 60 | 70 | 80 | 100 | 120 | 140 | 160 | 190 | |
| 250 | 30 | 40 | 50 | 60 | 70 | 90 | 110 | 140 | 170 | |
| 300 | – | – | 20 | 40 | 50 | 70 | 90 | 110 | 150 | |
ІНСТРУКЦІЯ.

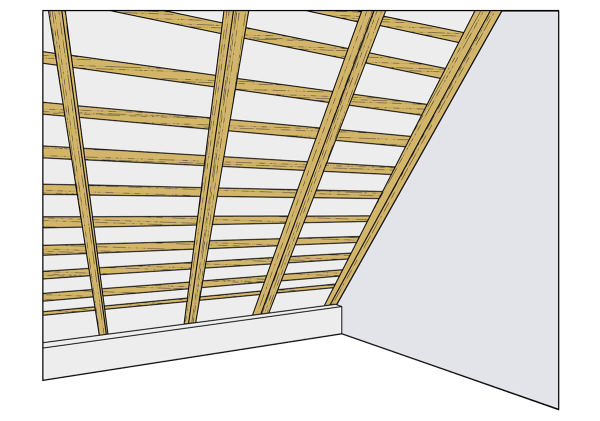

Встановлююьбся крокви, дифузійний шар та обрешітка. Потім вкладаєтьс покрівельне покриття.

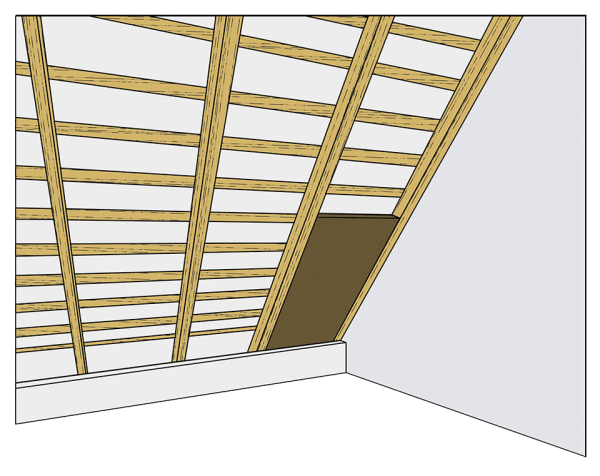

Мінеральна вата укладається між кроквами. Та заповнює повністю порожнину між кроквами.

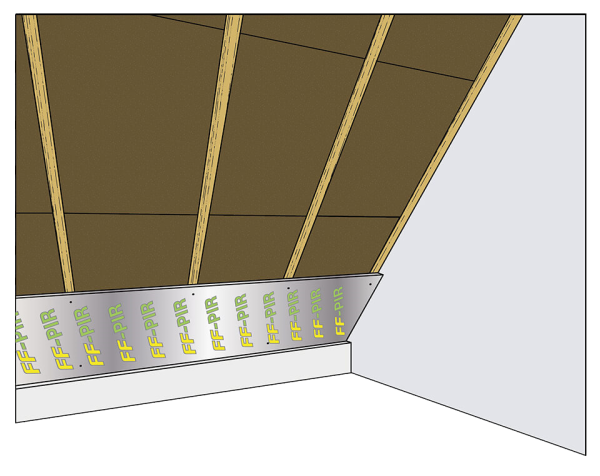

Панелі FF-PIR встановлююються поперек крокв, за допомогою шурупів зі зюільшеною головкою.

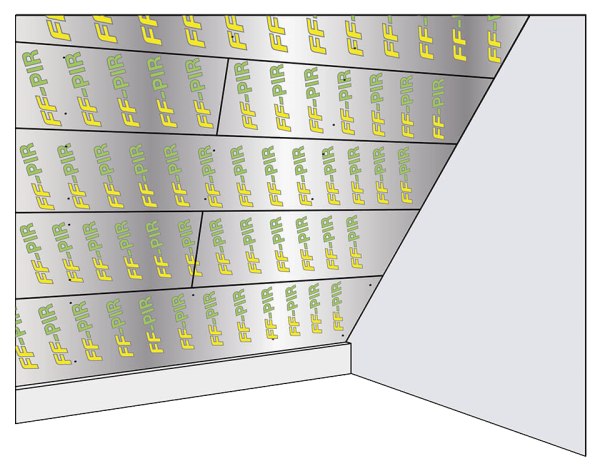

На стик між панелями наносимо клей-піну або герметик, після цього встановлюється наступна панель. Шпунт (шип) першої панелі та паз другої панелі з’єднуються, надійно герметизуючи стик.

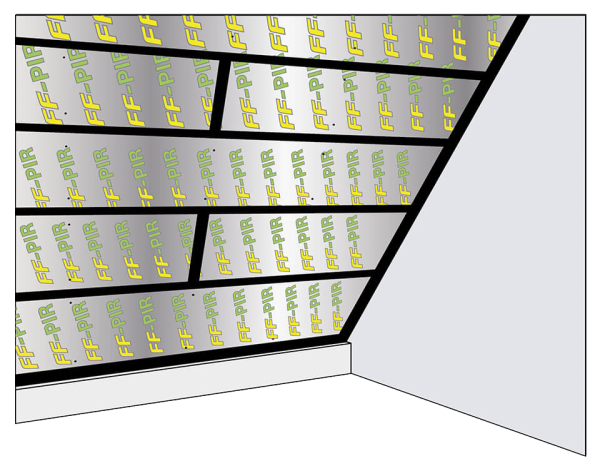

Після висихання клей-піни або герметики, всі примикання та стики ( зі стінами, вікнами, димоходом та іншими конструкціями) між панелями додатково герметизуються паронепроникною стрічкою ( може бути алюмінева стрічка гириною 50 мм.)

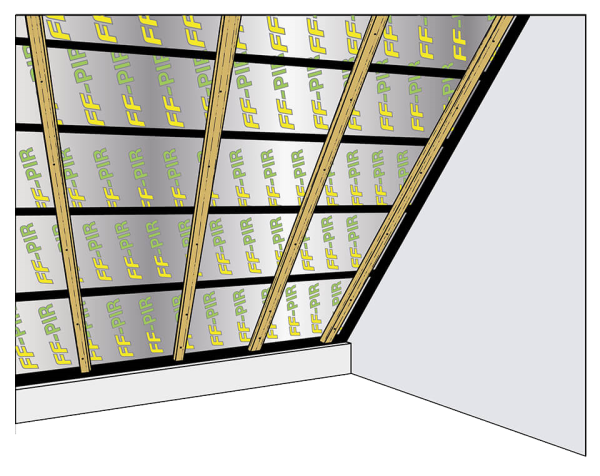

Дерев’яні або металеві елементу каркасу монтуються поверх панелей FF-PIR.

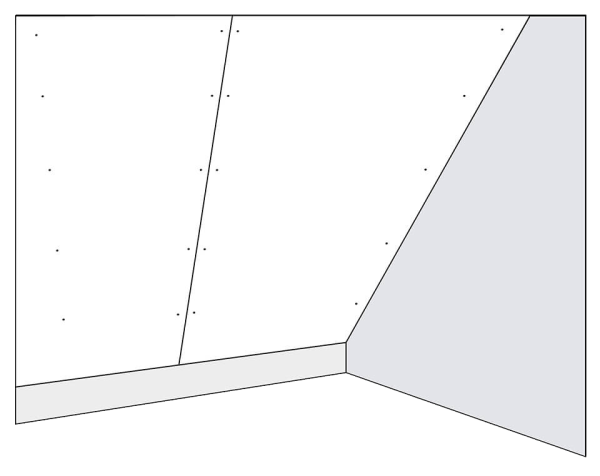

Остаточний вигляж утепленої поверхні панелями FF-PIR та гіпсокартоном мансардного примізення.
